西门子PLC S7-1500缝隙分析与复现

颁布功夫 2020-04-23

钻研布景


西门子PLC宽泛使用在各行业的工业节制系统上，，好比钢铁、、、石油、、、化工、、、电力、、、建材、、、机械制作、、、汽车、、、轻纺、、、交通运输、、、环保及文化娱乐等行业，，其安全性直接关乎国度民生安全。。


2019 BlackHat USA会议上，，安全钻研员Sara Bitan指出西门子PLC最新的通讯和谈S7Comm-Plus存在安全问题。。为此，，OG东方厅ADLab对有关缝隙进行钻研，，并在西门子S7-1500设备上复现了攻击成效。。


西门子PLC和谈


西门子PLC蕴含S7-200、、、S7-300、、、S7-400、、、S7-1200以及S7-1500等多个系列。。S7-200/300/400系列PLC选取早期的西门子私有和谈S7comm进行通讯，，S7-1200/1500系列PLC选取西门子S7Comm-Plus和谈进行通讯。。


S7Comm-Plus和谈在S7comm基础上引入了密钥�；；；せ�，，以匹敌会话劫持、、、重放攻击和中央人攻击等。。TIA与PLC交互过程可分为以下4个阶段：


（1）TCP Connection。。

（2）COTP Connection。。

（3）S7Comm-Plus Connection，，即四次握手密钥认证阶段。。

（4）S7Comm-Plus Function，，职能码执行阶段。。


OG东方厅·(中国大陆)

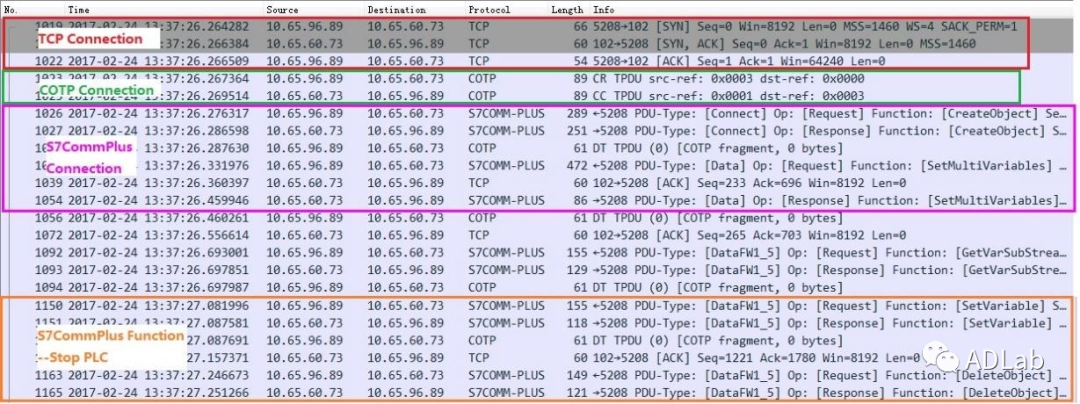

图1 S7Comm-Plus和谈交互流程


密钥认证成功后方可进入职能码执行阶段，，图2为四次握手认证具体流程。。


OG东方厅·(中国大陆)

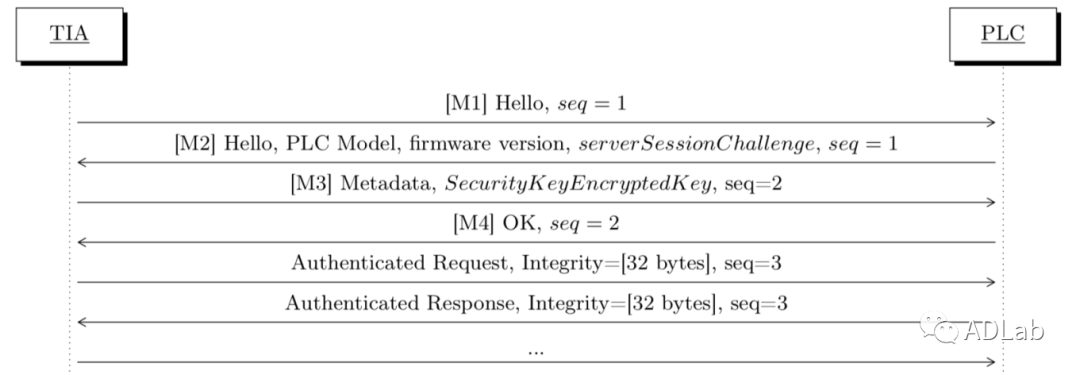

图2 四次握手认证


（1）TIA向PLC发送M1开启一个新的会话。。

（2）PLC将返回给TIA一个响应包M2，，M2蕴含 PLC固件版本和随机数ServerSessionChallenge，，长度20个字节。。


OG东方厅·(中国大陆)

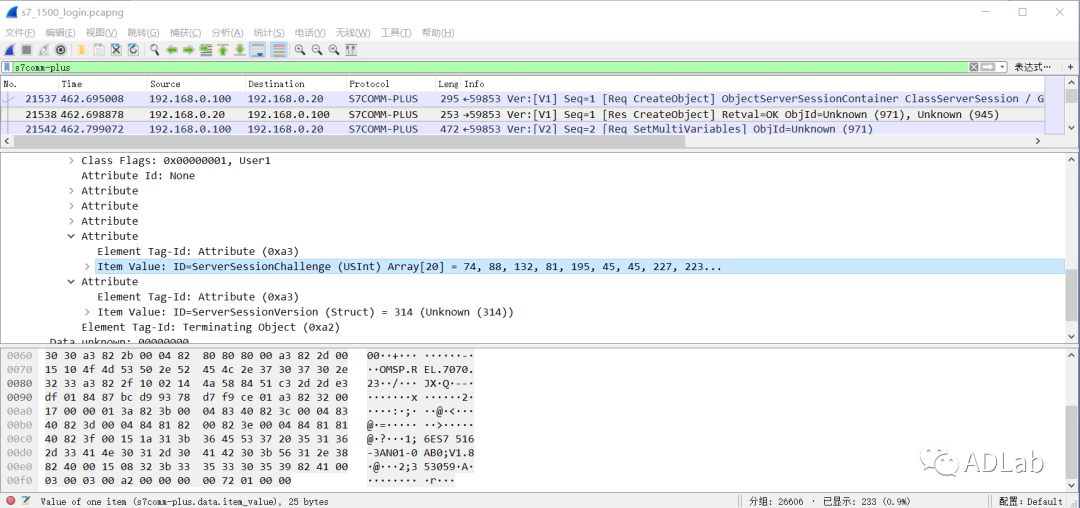

图3 M2认证数据包


（3）TIA收到M2后，，将向PLC发送M3，，M3中蕴含SecurityKeyEncryptedKey(图4中红色框所示)。。其中，，Magic字段为0xfee1dead，，长度180字节。。SecurityKeyEncryptedKey里蕴含3个关键的加密字段(图4中蓝色框所示)。。


OG东方厅·(中国大陆)

图4 M3认证数据包


（4）PLC收到M3后，，进行密钥认证。。若认证成功，，向TIA回复M4数据包。。

四次握手认证实现后，，TIA向PLC发送职能码数据包，，职能码数据包中蕴含IntergrityPart字段，，如图5所示。。PLC收到职能码数据包后，，首先校验IntergrityPart字段，，若校验通过，，执行相应职能码。。


OG东方厅·(中国大陆)

图5 stop职能码数据包


算法分析


固然主机TIA与PLC之间的认证引入了非对称加密算法，，但是PLC与主机之间并没有进行绑定，，因而依然存在安全问题，，攻击者能够伪造成一个恶意的主机/工作站，，利用已知的公钥及加密算法，，对PLC进行犯法节制或者中央人攻击。。


下面介绍密钥天生算法流程。。


OG东方厅·(中国大陆)

图6 密钥天生算法


主机(TIA)随机天生20字节的PreKey，，使用类椭圆曲线加密算法和公钥加密PreKey，，作为Keying materaial 1(对应图7中M3数据包的EG1、、、EG2)。。


主机(TIA)凭据PreKey推算KDF，，并由今天生CEK(Checksum Encryption Key)，，CS(Checksum Seed)，，KEK(Key Encryption Key)。。


主机(TIA)将Challenge和KDK相结合，，使用AES-CTR加密算法和KEK进行加密，，其了局作为Keying material 3(对应M3数据包中的EncryptedChallenge和EncryptedKDK)。。


主机(TIA)用CS和Keying material 3进行哈希运算(Tabulation Hash),得到了局TB-HASH。。


主机(TIA)使用AES-ECB算法和CEK来加密TB-HASH并得到了局Keying material 2(对应M3数据包中的EncryptedChecksum)。。


OG东方厅·(中国大陆)

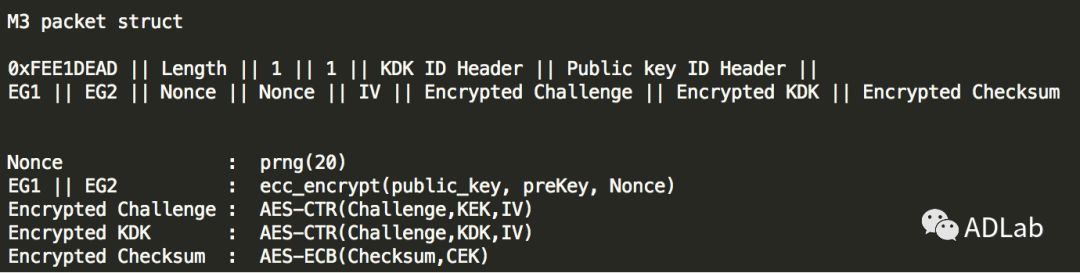

图7 M3数据包结构


缝隙复现


我们对OMSp_core_managed.dll进行逆向分析，，通过挪用关键接口函数，，机关四次握手加密认证数据包。。攻击端首先发送认证数据包，，密钥认证实现后发送stop职能码，，成功使得西门子PLC S7-1500终场运行。。

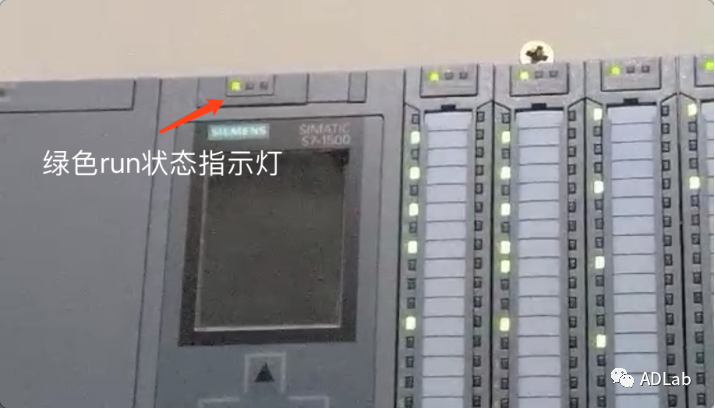

正常运行时，，PLC S7-1500运行批示灯为绿色。。运行状态如图８所示。。


OG东方厅·(中国大陆)

图８ 攻击前PLC正常运行

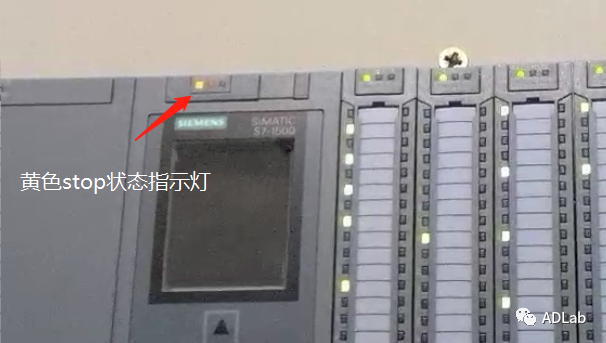

发送攻击剧本后，，PLC S7-1500运行批示灯变为黄色，，PLC终场运行，，PLC状态如图９所示。。


OG东方厅·(中国大陆)

图９ 攻击后PLC终场运行


安全建议


西门子官方已颁布安全补�。�：


https://cert-portal.siemens.com/productcert/pdf/ssa-232418.pdf

https://cert-portal.siemens.com/productcert/pdf/ssa-273799.pdf


小 结


在本次钻研中，，我们分析了西门子S7系列最新的通讯和谈S7Comm-Plus。。固然主机与PLC之间的通讯和谈选取了壮大的加密算法，，但是PLC并没有对TIA进行认证，，使得攻击者能够假装成一个恶意的TIA，，在其通讯过程中插入肆意指令，，如PLC的启停指令，，即可达到远程节制PLC的成效。。除此之外，，一样型号/固件版本的PLC，，其私钥齐全一样，，这意味着同样的攻击步骤合用于所有一样的PLC。。


参考链接：

[1]https://i.blackhat.com/USA-19/Thursday/us-19-Bitan-Rogue7-Rogue-Engineering-Station-Attacks-On-S7-Simatic-PLCs.pdf

[2]https://i.blackhat.com/USA-19/Thursday/us-19-Bitan-Rogue7-Rogue-Engineering-Station-Attacks-On-S7-Simatic-PLCs-wp.pdf

[3]https://www.secshi.com/30290.html
